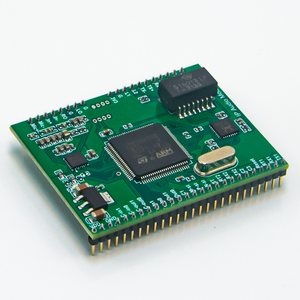

Placa de módulo de intercomunicación de protocolo SIP tipo pin con función de transmisión transparente

SIP2703V admite una variedad de protocolos de red y protocolos de códec de audio, y puede usarse para aplicaciones como VoIP y paginación IP, y reproducción multimedia de transmisión de música de alta calidad.

Características

• Interfaz de red RJ45 estándar, que proporciona actualización remota del firmware en línea;

• Basado en la arquitectura ARM + DSP, se adopta un chip industrial de alta velocidad, con un tiempo de inicio ≤ 1 s;

• Proporcionar múltiples interfaces IO y enriquecer las funciones del módulo;

• Tiene la función de controlar el puerto serie y puede controlar el trabajo del módulo;

• Tiene la función de puerto serie general y puede realizar la función de transmisión de datos transparente;

• Tiene un puerto de salida de línea de audio, que puede conectarse externamente a un altavoz activo para amplificación del sonido;

• Con el puerto de entrada de línea de audio, se puede conectar un micrófono activo externo para intercomunicador.

Parámetros

• Entrada de energía: voltaje CC 4,7 ~ 5,5 V

• Corriente máxima de trabajo, 200 mA

• temperatura: Rango de temperatura de funcionamiento Grado industrial: -40~85℃, rango de temperatura de almacenamiento -40~85℃

• Red: Interfaz Ethernet adaptable base 10/100M

• Entrada de micrófono: amplitud típica 50 mVrms, relación señal-ruido 95 dB

• Entrada LineIn: amplitud típica 1000 mVrms, SNR 95 dB

• Salida de línea: Carga 10 KΩ, 1000 Vrms típicos, relación señal-ruido 95 dB (en modo de reproducción)

• Decodificación: proporciona reproducción estéreo, hasta 48 kHz, transmisión de audio de 320 kbps, admite MP3.WAV (PCM +IMA ADPCM), G.711 a/u, G.722 y otros formatos, el retraso mínimo es de 50 ms.

• Codificación: Admite modo G.711a/u, G.722 y RTP, el retraso mínimo es de 30 ms

• Bidireccional: intercomunicador bidireccional, con algoritmo de supresión de eco de alto rendimiento, compatible con codificación G.711 a/u, G.722. El retraso mínimo es de 80 ms.

• Puerto de control de intercomunicación: hay tres interfaces de control de Call1, Call2 y Call3 en total, y esta interfaz tiene dos modos de trabajo: [Modo de pulso] y [Modo de espera].

• Interfaz serial de control: Velocidad en baudios 115,2 kbps

• GPIO: un total de 4 IO de uso general, de los cuales 2 son de entrada y 2 de salida (solo compatibles con SIP2703V)

• Puerto serie universal: admite transmisión transparente, velocidad en baudios 2400 ~ 115,2 kbps, 7, 8

• bits de datos, 1, 2 bits de parada, ninguno, par, impar, espacio, verificación de marca (solo compatible con SIP2703V)

• Tamaño del módulo: Largo x ancho x alto: 52 x 40 x 15 mm

Solicitud

• Varias aplicaciones de transmisión de audio en redes comerciales

• Alarma de red, reproductor de red

• Intercomunicador VoIP universal bidireccional full-duplex para aplicaciones de buscapersonas e intercomunicador

• Codificador de origen para aplicaciones de distribución de audio IP

• Codificador de música de fondo y música en espera para aplicaciones VoIP

• Compatible con varios codificadores de audio IP de baja latencia

• Estacionamiento no tripulado, terminal de intercomunicación con estación de carga de autoservicio

• Intercomunicador de túnel de autopista, terminal de intercomunicación de estación de peaje

El módulo de audio en red SIP2703V funciona con otros terminales SIP en sistemas SIP estándar.Además de admitir protocolos SIP estándar, esta familia de módulos también tiene protocolos propietarios de Sinrey que se pueden utilizar con el software de transmisión estándar de Sinrey.El paquete de software correspondiente se puede descargar desde el sitio web de SINREY.
